畅网开发版p5v3 四条m.2+2.5硬盘2块nas机箱

Officially replied

2026-04-16 09:38:43

1 Comments

Last modified time：2026-04-17 08:27:27

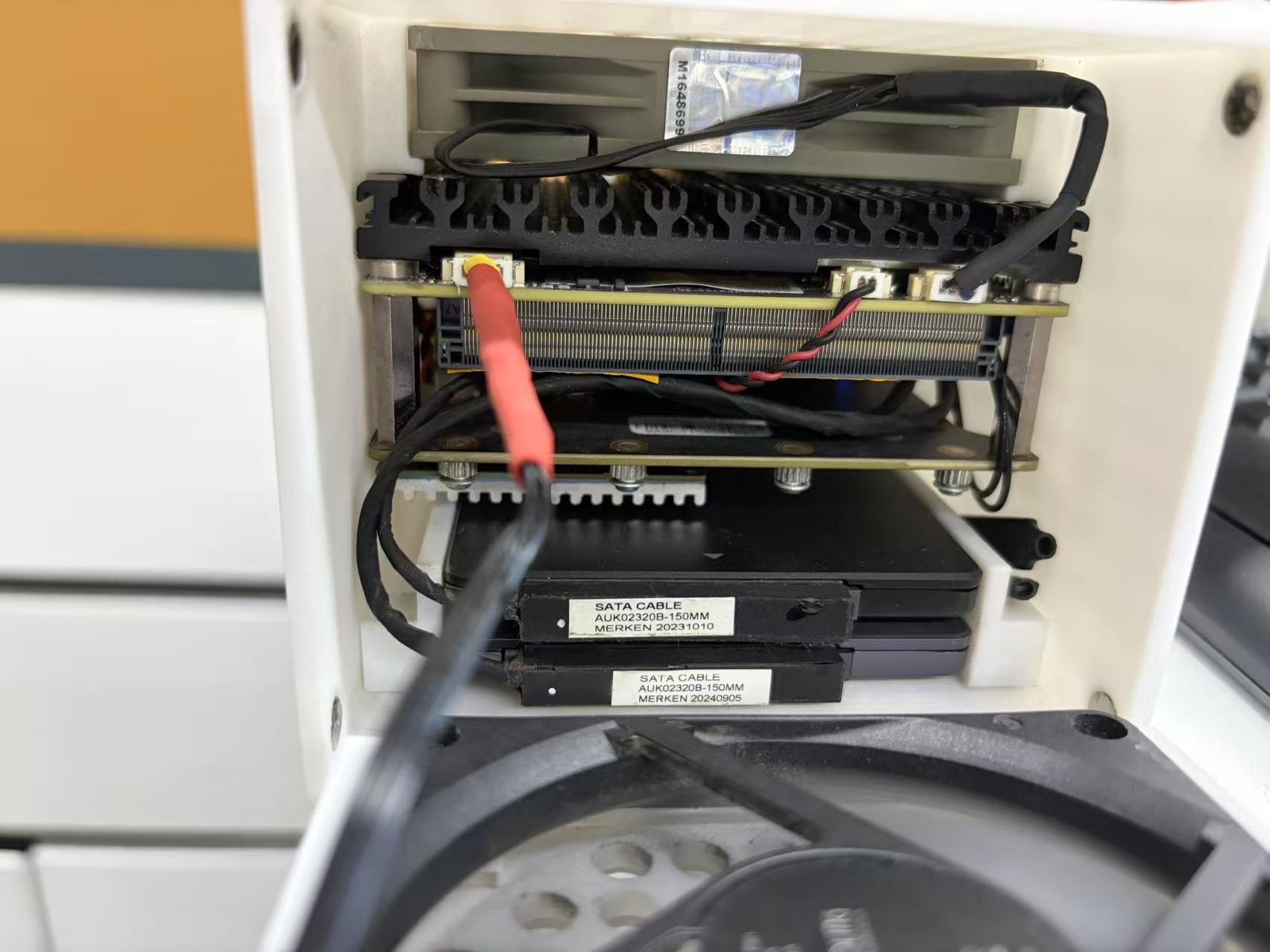

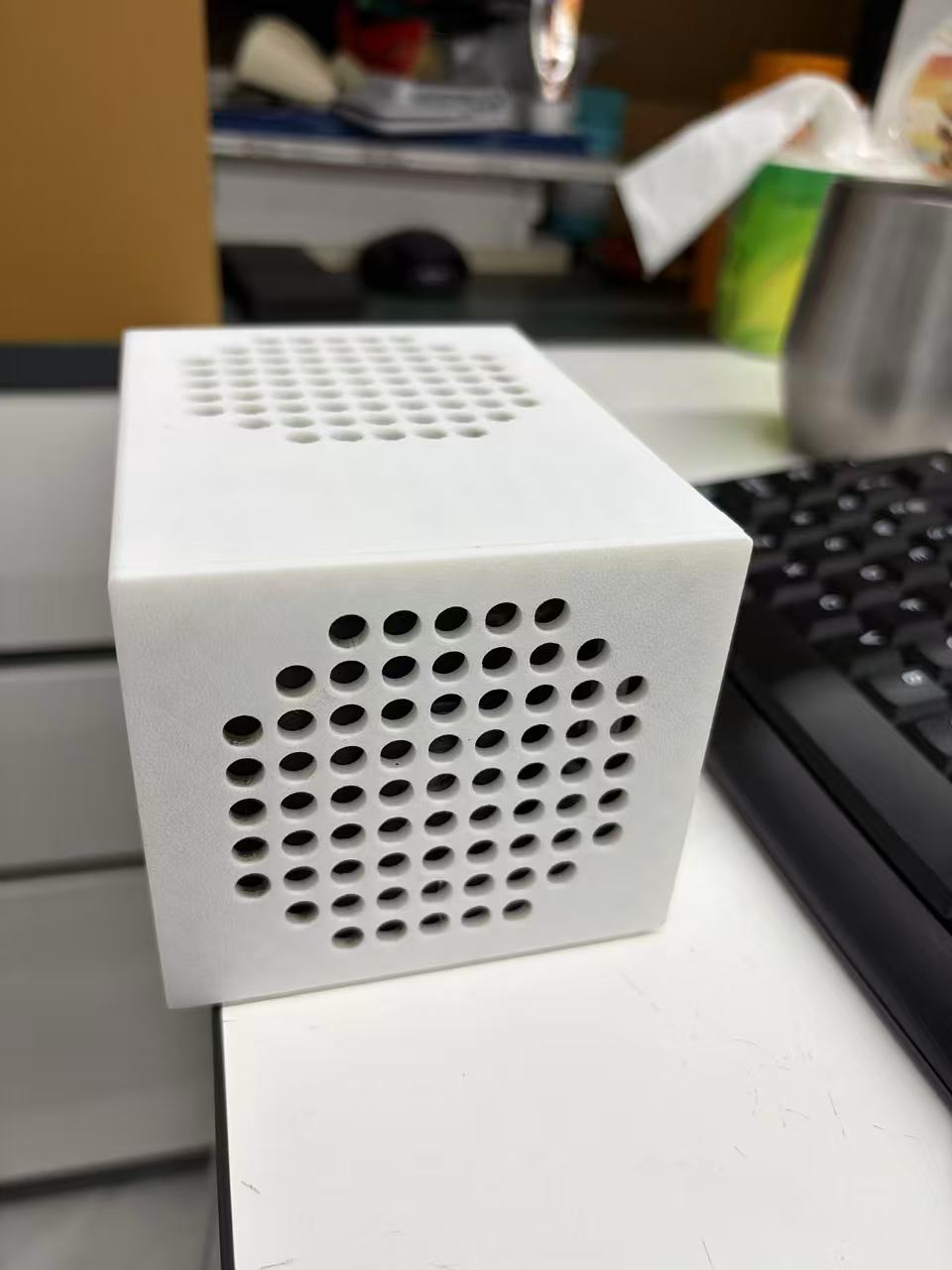

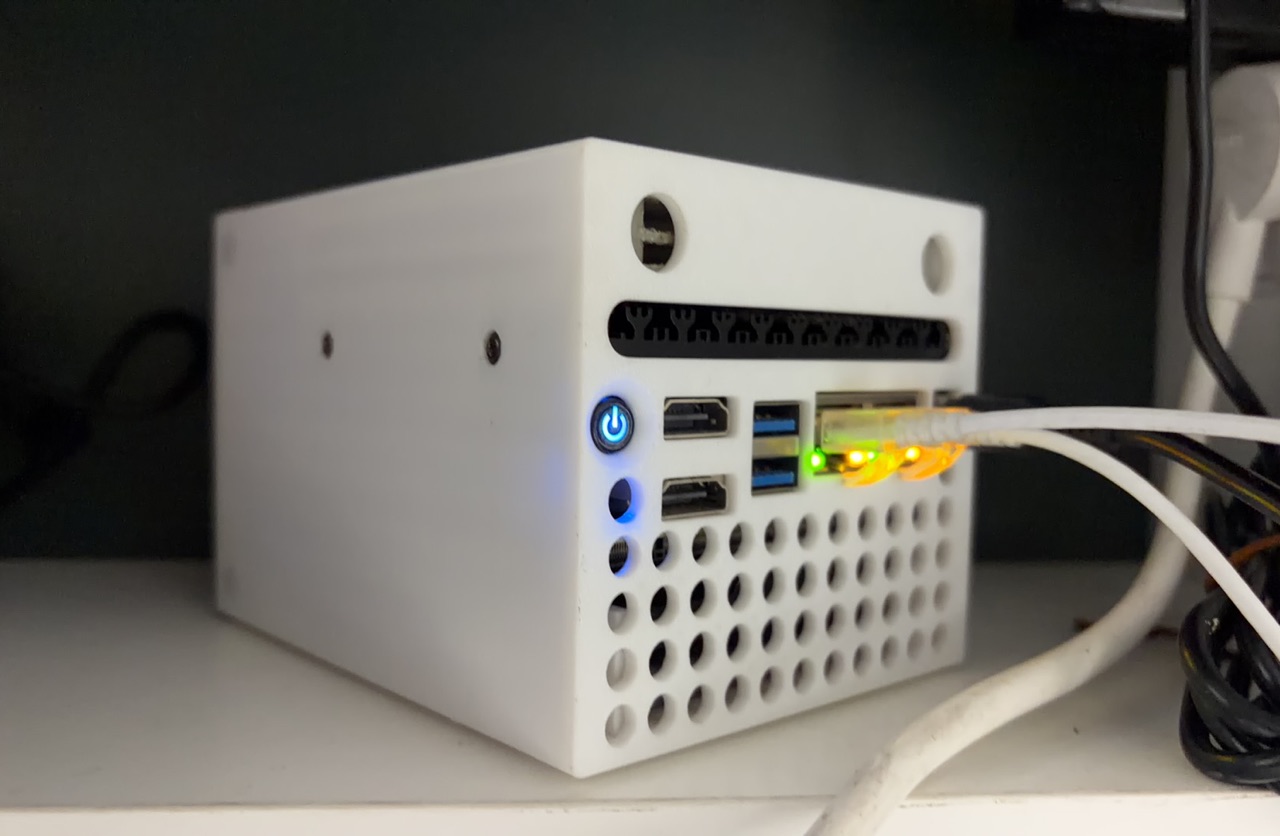

自主设计，自主改进的哈

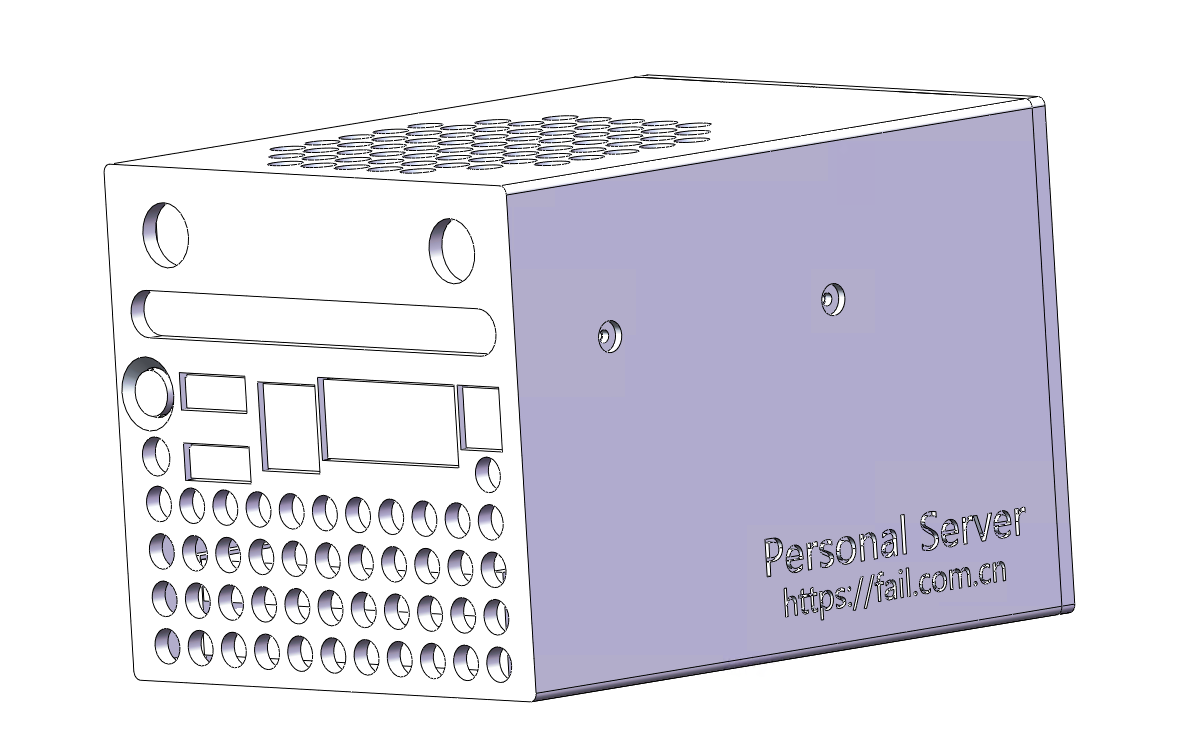

机箱长宽高：125mmX97mmx87mm

配件：磁铁直径6毫米 2厚度 x16个拼多多购买

侧面固定m2x5mm螺丝x4 拼多多购买

风扇8cmx15mm顶部风扇x1免螺丝

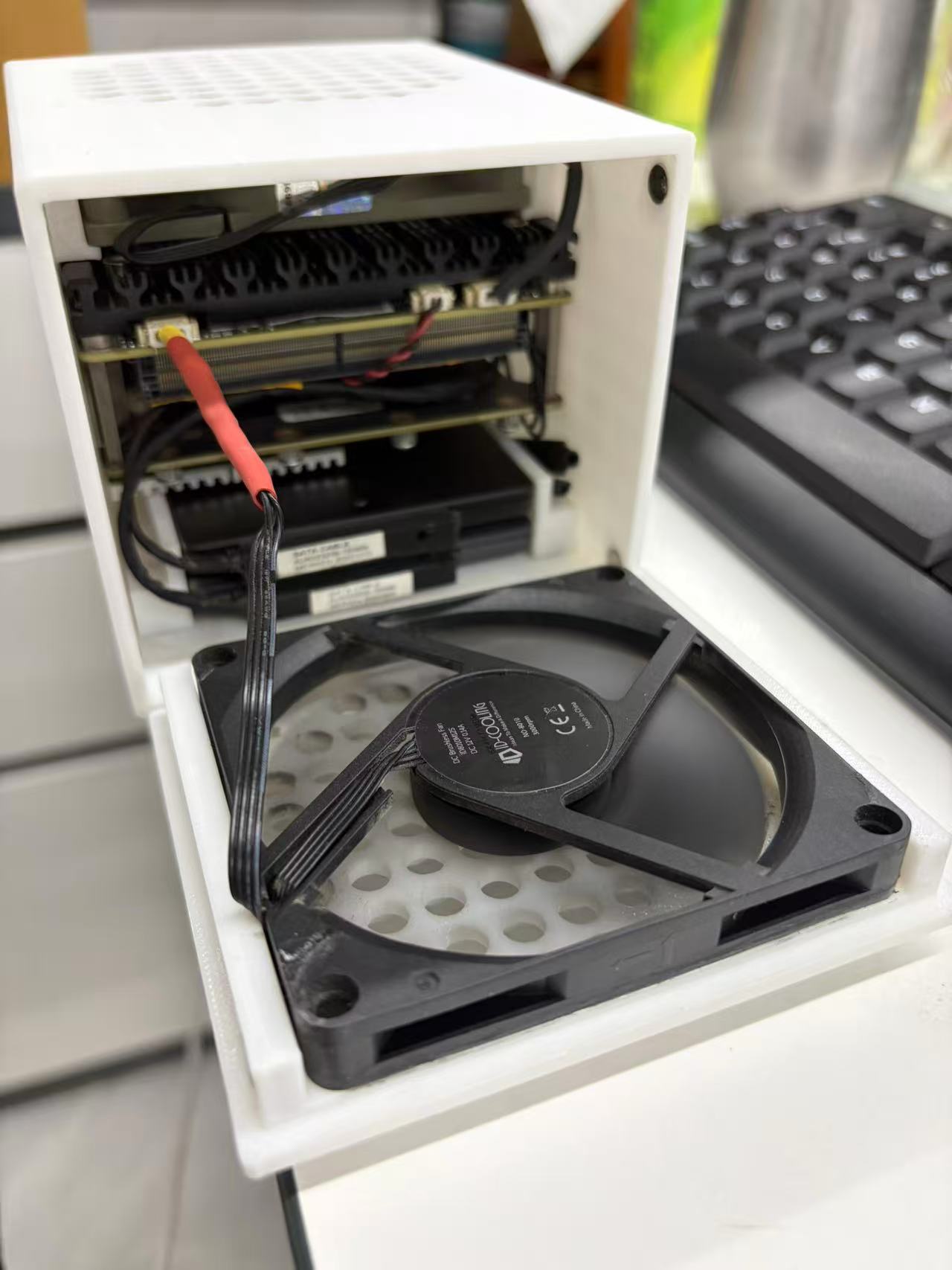

风扇8cmx10mm 盖子风扇x1免螺丝 502胶水

硬盘固定螺丝普通固态固定螺丝拼多多购买

机箱脚垫直径10mm X厚度3mm 拼多多购买

模型下载地址：https://makerworld.com.cn/zh/models/2389237-chang-wang-kai-fa-ban-p5v3-si-tiao-m-2-2-5ying-pan

模型下载地址：https://fail.com.cn

looddAdminCommunity worker

2026-04-18 14:46:11

很酷的设计。散热能力也很好。不过CW-X86-P5-V3目前已逐步停止售卖。我们更新了PCB布局但未修改接口布局。因此您设计的机箱可以继续兼容，并可能兼容以下型号：

CW-X86-P1

CW-X86-P2

CW-X86-P3

CW-X86-P4

---------P1-P4不支持4M2但是机箱结构依然支持---------

CW-X86-P5 V1 V2 V3 V4

CW-X86-P6

-------------------------------------------------------

进步一改善建议，中间主板部分设计凸槽让主板能够抽拉的方式放进去。

风扇快拆面使用磁吸设计方便快捷拆装,避免因为长期震动导致脱落。

以上建议仅供参考。我们支持玩家的创新玩法。更欢迎大家向我们投稿。
