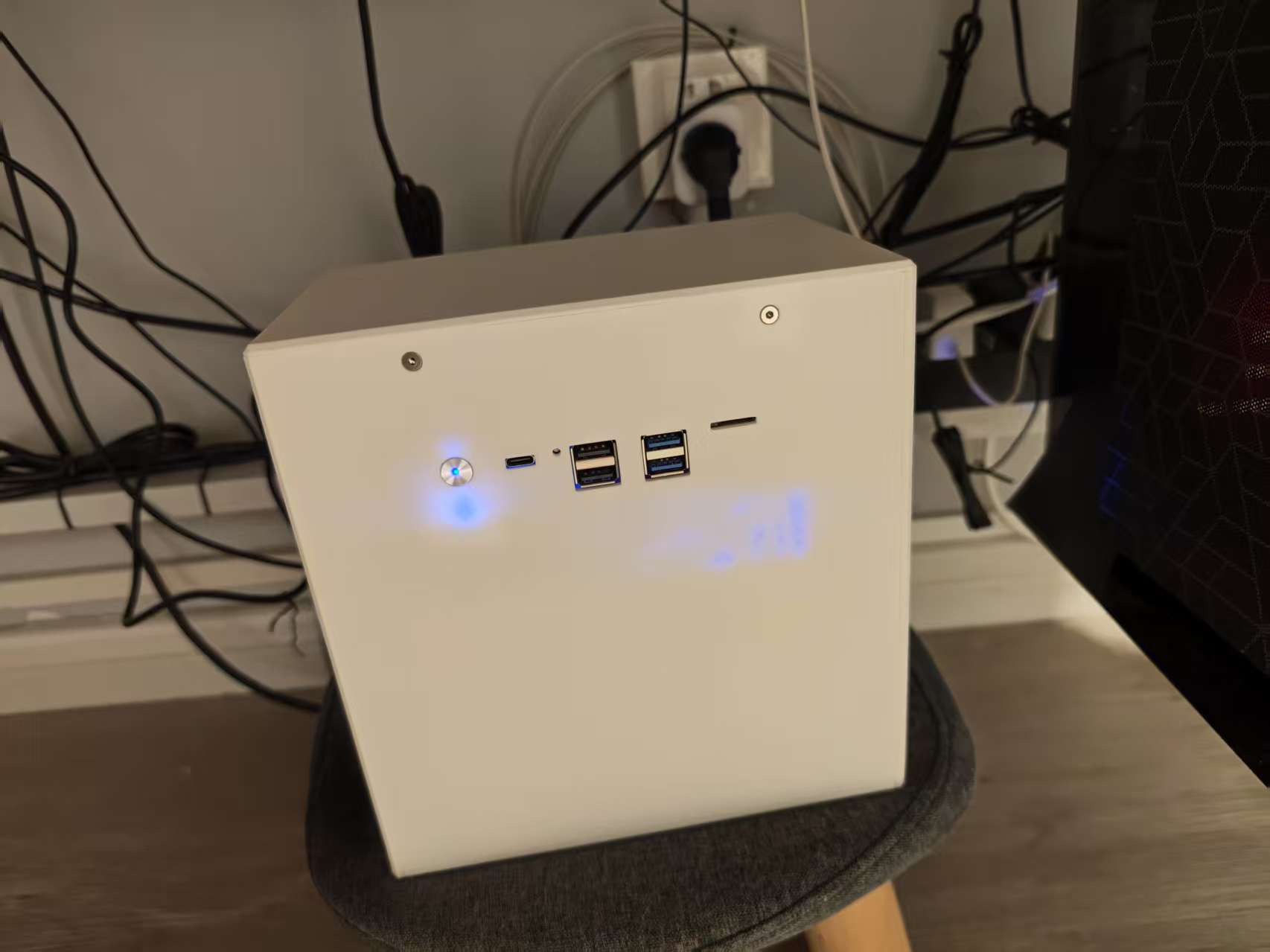

CW56-58 4-8x3.5寸硬盘+利民AXP90-53+530FLR外壳

2025-03-19 11:00:22

2 Comments

Last modified time：2025-03-27 20:35:34

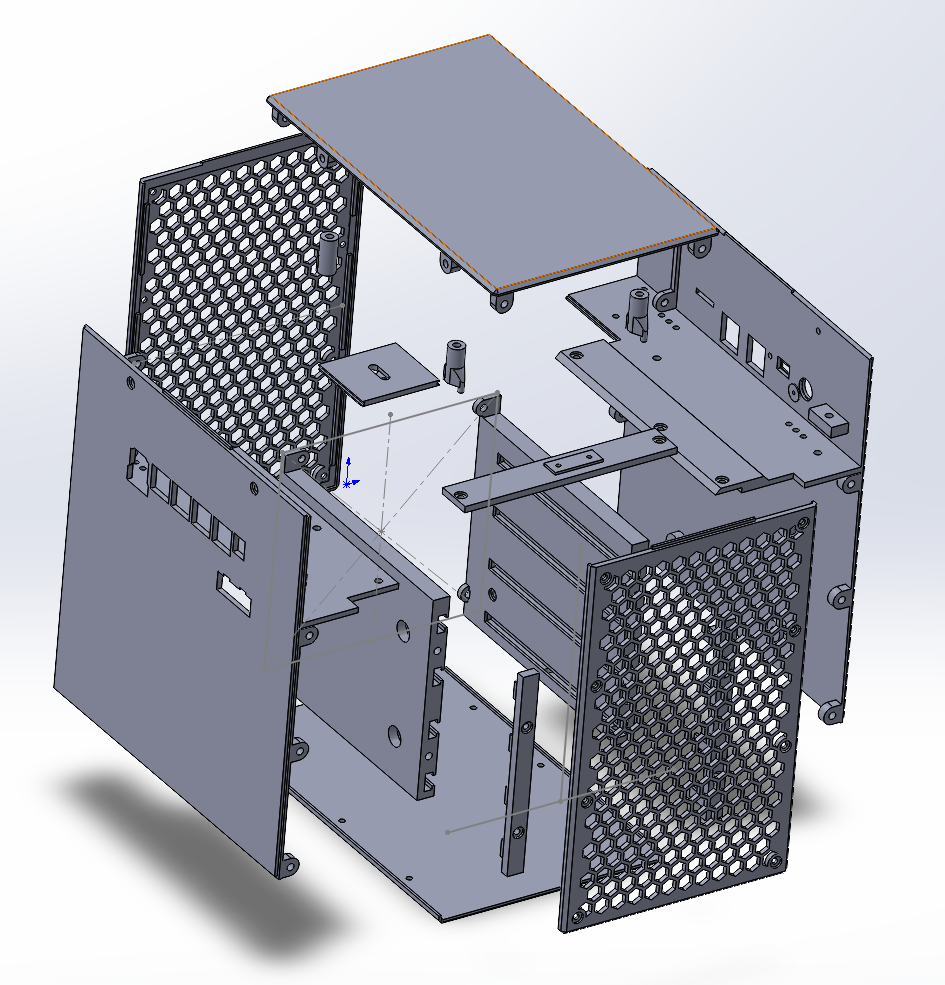

外形尺寸 131.7*215.4*213mm

4个3.5寸硬盘位（可以做最多8个的）使用12V转5V供电模块

在主板DC供电位置焊接一个XT30 可以用主机风扇的5V信号做同步启动

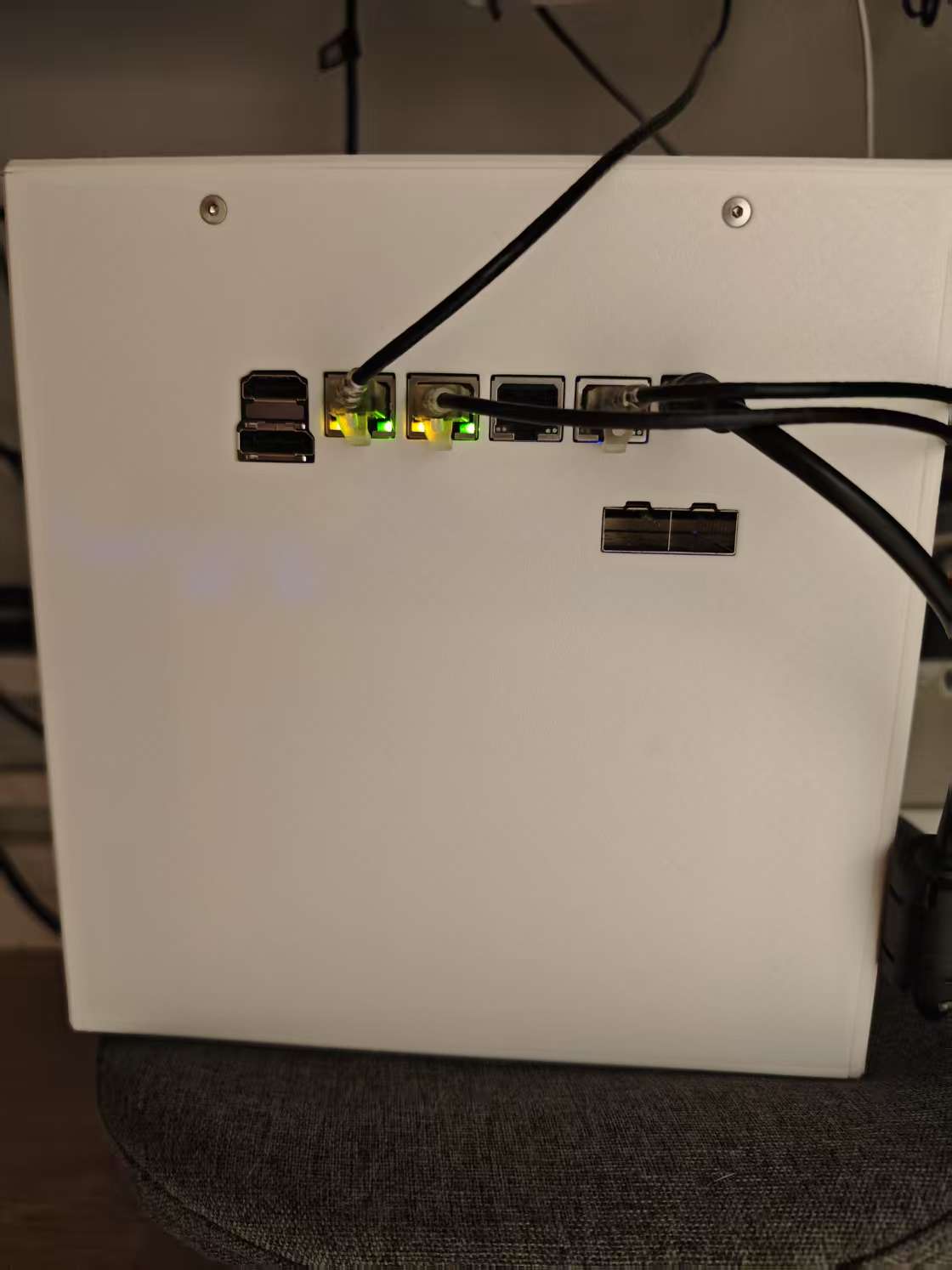

一个M.2转PCIE 接HP530FLR双口光网卡

一个M.2做系统盘

一个M.2 ASM1166 转接6口sata + 主板自带的2口sata 最多可以做8盘位

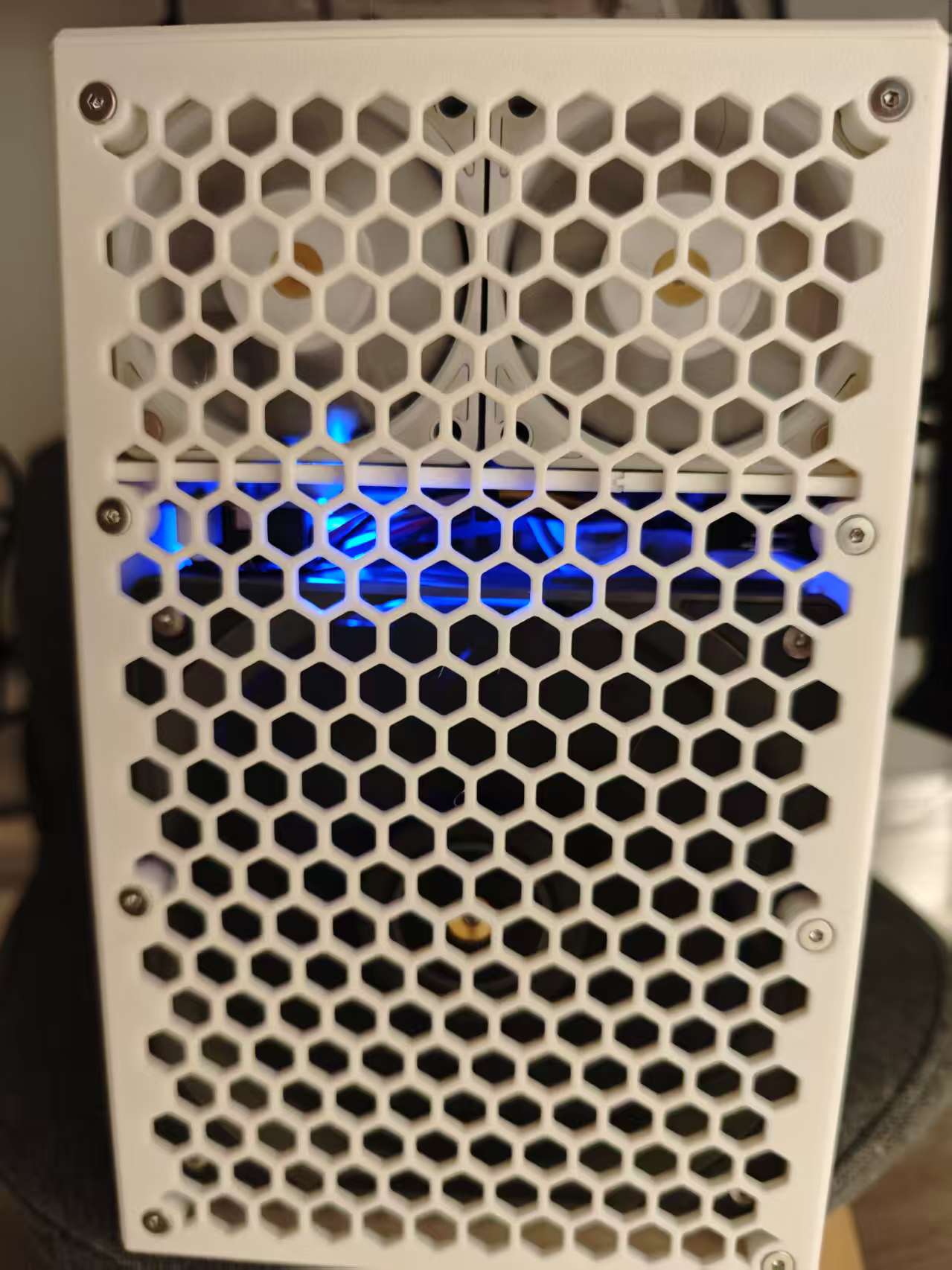

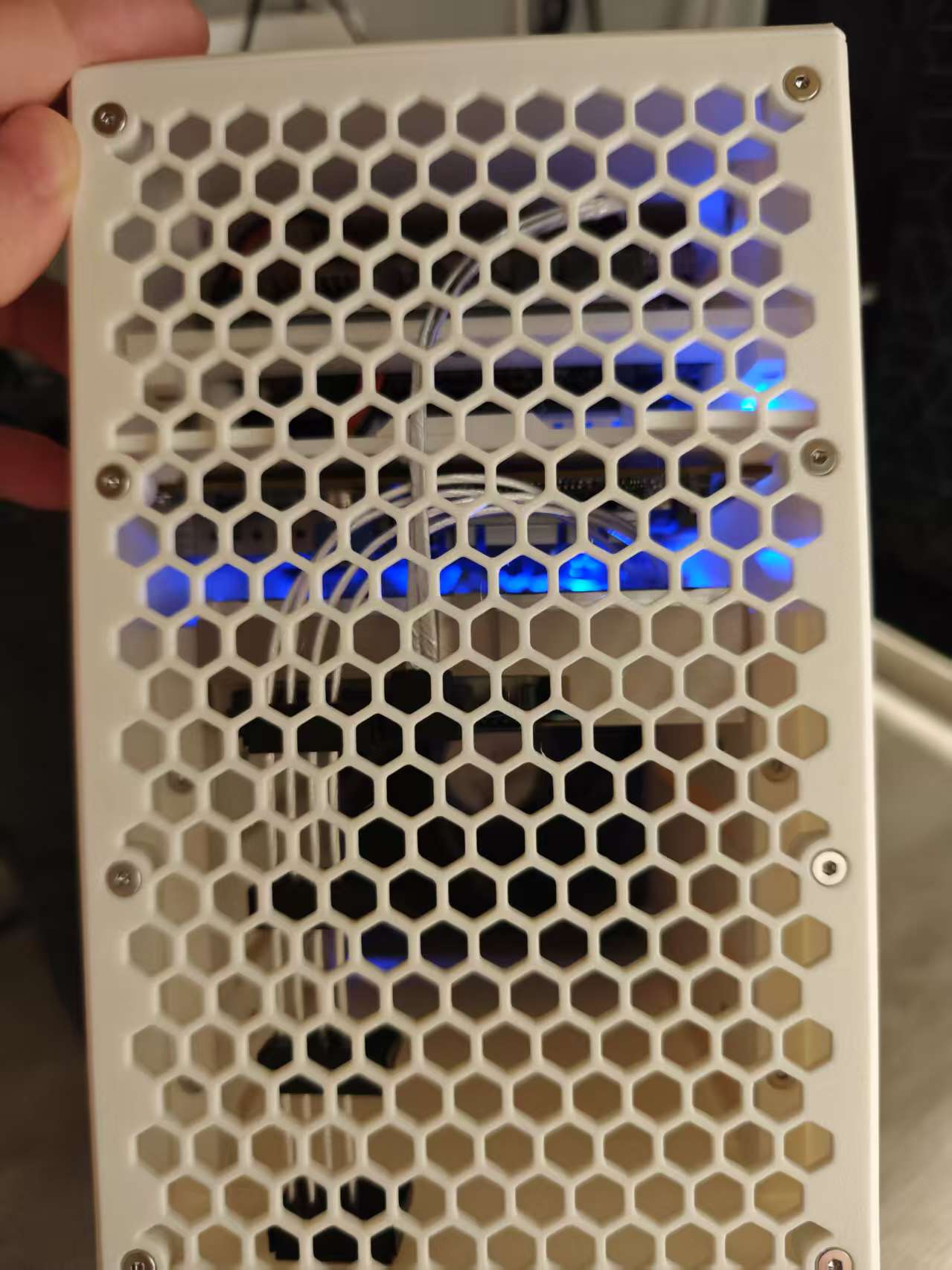

散热使用利民AXP90-53去掉自带的9cm风扇使用两个6025风扇从侧面进风

3.5寸硬盘部分使用一个1225风扇做散热

主板自带的温控风扇是5V的可以直接把5VPWM引脚接到12V风扇的PWM引脚做转速控制（需要共GND，12V风扇从上面焊接的XT30取电）

主板上有一个4pinCPU供电，我测量和DC接口是直接并联的，问客服客服说不能取电只能给CPU供电，可以尝试从这里直接取12V供电不焊接XT30

CW56-58外壳.7z

Favorite0Like0

CW-linCommunity worker

2025-03-19 14:41:12

期待你的作品

AdministarorAdmin

2025-03-19 15:51:06

Hello, your work is excellent. We are looking forward to your product. The 4-pin CPU 12V socket can be used for fans outside the case or other places. The customer service may not fully understand your needs. If you need our assistance, please contact us at any time or reply on the forum. We will keep following up.
